Главная > Каталог > Режущие фильтры Vredo для навоза

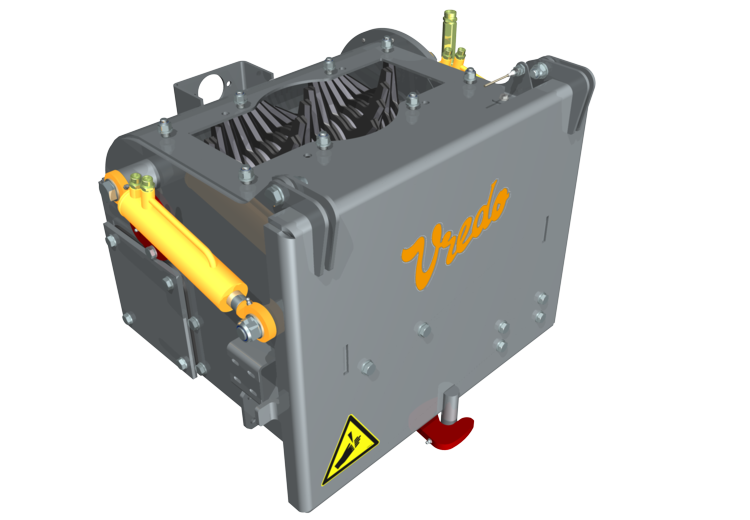

Режущие фильтры Vredo для навоза

Линейные нарезные фильтры Vredo играют важную роль в повышении эффективности вашей установки, обеспечивая разделение тяжелых частей, нарезки силоса и остатков растений. Это делает поток жидкости более однородным и обеспечивает более эффективное использование вашей установки.


VREDO позволяет осуществлять резку и фильтровать навоз, при помощи специальных фильтров. Благодаря продуманному расположению и дизайну режущего ротора, режущий фильтр Vredo режет при затрачивании абсолютного минимума энергии. Крупные элементы, которые не могут быть измельчены, отфильтровываются в большой отстойник, который при необходимости легко очистить.
Режущий фильтр VREDO устанавливается во всасывающей трубе. В результате достигается максимальная защита всех движущиеся части. Это становится возможным, потому что режущий фильтр VREDO не нарушает движения потока. Фильтры VREDO имеют чрезвычайно компактный корпус и поставляются со стандартными фланцами. Они приводится в движение небольшим гидравлическим мотором (Danfoss). Режущий фильтр VREDO можно адаптировать к любому резервуару. Только во время наполнения режущего фильтра VREDO требуется небольшая мощность.
Конструкция является прочной и долговечной (оцинкованная). Техническое обслуживание сведено к минимуму. Все элементы являются легкодоступными.
Многие производители цистерн для навоза и аналогичного оборудования выбирают режущий фильтр VREDO.

Оптимальный режущий эффект

Режущие фильтры VREDO могут быть установлены в линию различными способами. Также возможен монтаж зеркальных изображений. Поток движется и ничто не препятствует ему. Фильтр имеет большую площадь контактирующей поверхности. Турбулентность очень низкая. Лезвия в фильтре профилированы, для помощи потоку. Лезвие двигает разрезанный материал через фиксированный ножевой блок. Эта функция означает оптимизированную резку и предотвращение блокировки фильтров крупными объектами.
Лучший режущий эффект - это когда небольшое количество материала было собрано на фиксированном блоке ножа. Это дает ножу именно то, что может подвергаться резке. Материал не пройдет пока не будет разрезан. Твердые части, которые не могут быть измельчены, удаляются в отсек контейнера для сбора.

Стандартная комплектация на грузовые автомобили

Многие производители устанавливают режущий фильтр VREDO на свои машины. Спецификации измеряют практически все возможности.

Режущие фильтры могут быть как левосторонними, так и правосторонними.
Режущий фильтр VREDO FT 4100 и FT 5100 может быть оснащен выпускным клапаном с гидравлическим приводом. Таким образом, выпускной клапан может управляться из кабины. Все твердые части затем выталкиваются из контейнера для сбора камней при помощи лопаты. Выпускной клапан оснащен двойными цилиндрами, поэтому этот клапан гарантированно хорошо закроется.

Спецификация:


Тип

FT3100

FT4100

FT5100

Соединительный размер

6"

8"

8"

Макс, поток навоза *

3000 л/мин

6000 л/мин

9000 л/мин

 Все фильтры могут быть поставлены в версиях L и R, т.е. гидромотор может быть левым или правым

Мультисистемное гидравлическое управление с FT4100 и 5100:
+ гидравлический отпирающий выпускной клапан
+ гидравлическое открытие выпускного клапана
+ автоматический выброс

* Максимальный поток навоза: соответствует максимальному количеству литров в минуту.

Vredo операции с нарезным фильтром

Шаг 1: Встроенный фильтр нарезки устанавливается в линию с потоком. Поскольку режущий ротор вращается в том же направлении, что и жидкость, сам фильтр создает эффект насоса, который увеличивает производительность.

Шаг 2: Корпус фильтра содержит нарезной ротор и контрблок, а также достаточно места для хранения с хорошей пропускной способностью и площадкой для отфильтрованных отходов. Для правильной нарезки место хранения должно быть заполнено материалом. Место для хранения можно легко освободить, открыв люк для очистки.

Шаг 3 : Благодаря специальной конструкции нарезного ротора и контрблока создается движение нарезки, которое затягивает нарезанный материал. Таким образом, режущий ротор не может быть заблокирован. Неразрезанные объекты, такие как камни и кусочки металлов, отделяются в зоне хранения.

Шаг 4: Нарезные роторы вращаются вокруг контрблоков, не вступая в контакт. Все плавающие и взвешенные частицы в жидкости, такие как волосы, кости, древесина, спутанные предметы, целые растения, силос или трава, нарезаются на мелкие части. Благодаря точному выравниванию нарезного ротора и контрблока фильтр способен использовать минимальную мощность и практически не изнашивается.



Простота обслуживания

Цель технического обслуживания машин и установок заключается в предотвращении простоев и поддержании функциональности. Техническое обслуживание часто рассматривается как хлопотное и трудоемкое, но необходимое. Одним из стремлений Vredo является повышение ценности отрасли и снижение затрат для покупателей, поэтому мы повысили устойчивость изнашиваемых деталей для нарезного фильтра. Для сохранения функциональности нарезки Vredo спроектировала конструкцию таким образом, чтобы изнашиваемые детали можно было легко менять, чтобы сократить время простоя.

  • Контрблоки и нарезные роторы изготовлены из закаленной стали.
  • Ножи на блоке счетчика можно менять отдельно.
  • Нарезные роторы можно легко заменить, поскольку ось ротора можно просто вынуть.

Технические характеристики гидравлические:


Модель

FT2200

FT3200

FT4200

FT5200

FT6200

Номинальная производительность м3 / час

120

180

240

480

600

Номинальная производительность, л / мин

2000

3000

4000

8000

10000

Максимальная производительность м3 / час

120

240

360

600

720

Макс. Емкость, л / мин

2000

4000

6000

10000

12000

Сетка фильтра грубая (мм)

30,8

30,8

30,8

30,8

30,8

Фильтровальная сетка тонкая (мм)

17,4

17,4

17,4

-

-

Соединитель (л мин-1, бар)

55, 180

55, 180

55, 180

55, 180

55, 180

Обороты ротора н / мин

440

440

440

440

440

Способ очистки

Вручную

Вручную

Вручную

гидропривод

гидропривод

Открытие двери

Правильно

Правильно

Правильно

Вверх

Вверх

Расположение двигателя

L или R

L или R

L или R

L или R

L или R

Номинальная мощность двигателя (кВт)

2

2

2

3

3

Размер выходного соединения (дюйм)

6"

6"

8"

8"

10"

Положение выхода

Боковая сторона

Под

Под

Под

Под




задний

задний

задний

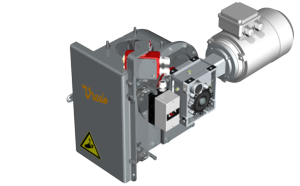

Технические характеристики elektric:


Модель

FT2200

FT3200

FT4200

Номинальная производительность м3 / час

120

180

240

Номинальная производительность, л / мин

2000

3000

4000

Максимальная производительность м3 / час

120

240

360

Макс. Емкость, л / мин

2000

4000

6000

Сетка фильтра грубая (мм)

30,8

30,8

30,8

Фильтровальная сетка тонкая (мм)

17,4

17,4

17,4

Соединитель (л мин-1, бар)

55, 180

55, 180

55, 180

Обороты ротора н / мин

440

440

440

Способ очистки

Вручную

Вручную

Вручную

Открытие двери

Правильно

Правильно

Правильно

Расположение двигателя

L или R

L или R

L или R

Номинальная мощность двигателя (кВт)

2

2

2

Размер выходного соединения (дюйм)

6"

6"

8"

Выходное положение

Боковая сторона

Под

Под



задний

задний

* Vredo Dodewaard BV оставляет за собой право изменять технические характеристики и дизайн изделий, описанных в этой литературе, без предварительного уведомления.
