Система шлангового соединения от компании «Вредо»

Компания «Вредо» представляет первый прототип своей системы шлангового соединения «ССУ». Изготовитель преобразовал множество удобных деталей.

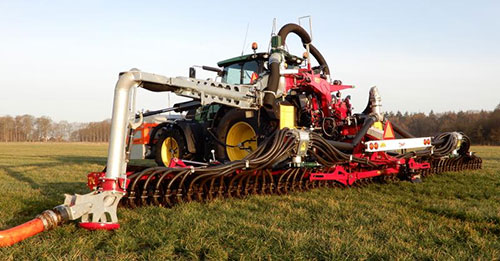

Элемент шлангового соединения «ССУ» устанавливается в трехточечном устройстве буксирующего транспортного средства и имеет, в свою очередь, на обратной стороне жестко установленный сцепляющий треугольник, чтобы иметь возможность навешивать разные разбрызгиватели. Таким образом, можно использовать уже существующие разбрызгиватели жидкого навоза до 18 м. Дополнительно данную систему можно оборудовать мультисцепкой для гидравлических функций.

Управляется элемент с помощью собственного пульта управления и обеспечивается через блок «Load Sensing / Определение нагрузки».

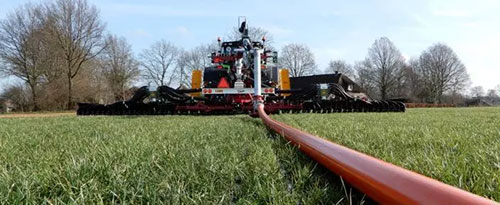

Центр вращения рукава находится сразу позади буксирующей машины и автоматически поднимает выводящий рукав во время процесса поворота. Точка приложения тяговой силы рычага находится над крючками нижней тяги, что предотвращает смещение веса при вытаскивании шланга. Благодаря двойным центрам вращения в рукаве также возможен задний ход, причем шланг ведётся рядом с транспортным средством. Кроме того, рукав системы шлангового соединения может вращаться над всем разбрызгивателем. В качестве опции шланговое соединение может поставляться с системой управления «ISOBUS» и разъемом для фронтального бака. Это делает возможным управление системой «ССУ», контролем объема и секционным отключением.

Элемент шлангового соединения весит около 1 515 кг. Несмотря на дополнительный сцепляющий треугольник, крепеж становится на 12 см длиннее по сравнению со стандартным зажимом разбрызгивателя. Таким образом, центр тяжести находится вблизи транспортного средства.
